Gemakkelijk te installeren, in bedrijf te stellen en te bedienen
Voorzien van automatische waterbijvulling
Verhoogt de energie-efficiëntie in verwarmings- en koelsystemen

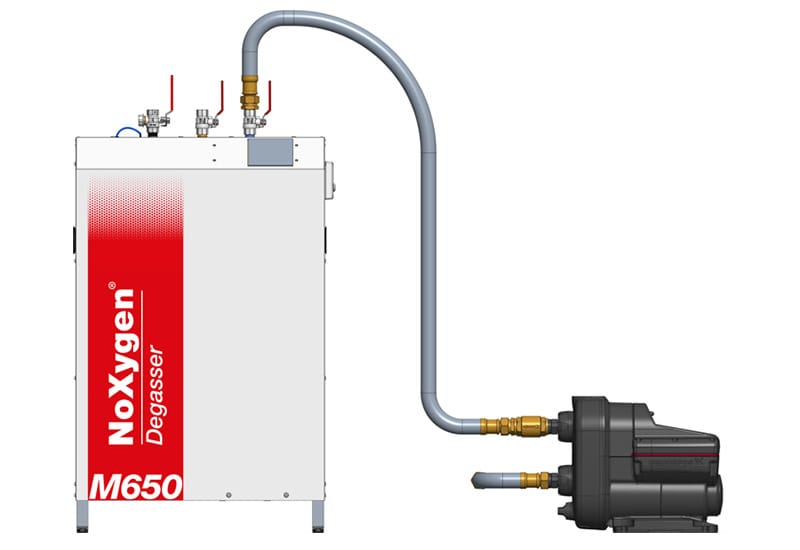

NoXygen® M650 met automatische waterbijvulling
Energieverliezen, corrosie en geluidsproblemen worden voornamelijk veroorzaakt door een te hoog gasgehalte in de systeemvloeistof. TTM NoXygen® is een serie volautomatische, krachtige onderdrukontgassers die zowel vrije als gebonden gassen verwijderen met een hoog vacuüm tot -0,9 bar. TTM NoXygen® is aangepast om samen met magnetietfilter TTM MAG 76 of TTM MAG 54 te worden geïnstalleerd . TTM NoXygen® vacuüm ontgassers staan bekend om hun snelle installatie en eenvoudige inbedrijfstelling en bediening.
Verwijdert schadelijke gassen en vult verwarmingssystemen automatisch bij
De TTM NoXygen® M650 maakt deel uit van een serie volautomatische en eenvoudig te installeren onderdrukontgassers voor de behandeling van vloeistoffen in koel- en verwarmingssystemen. Energieverliezen, corrosie en geluidsproblemen worden voornamelijk veroorzaakt door een te hoog gasgehalte in de systeemvloeistof.
De TTM NoXygen® M650 vult het systeem bij tot de ingestelde systeemdruk terwijl schadelijke gassen uit het systeem worden verwijderd. Watervullingen hebben een instelbare limiet voor de hoeveelheid bijgevuld en het aantal bijvullingen. De hoeveelheid bijgevuld water en het aantal bijvullingen is af te lezen op het display. Het toestel geeft een alarmsignaal af wanneer de ingestelde maximale waarde wordt overschreden.
TTM NoXygen® houdt het systeem vrij van agressieve gassen, voorkomt en voorkomt gasgerelateerde problemen die er anders voor zouden zorgen dat het vermogen van de systeemvloeistof om energie te verzamelen en af te geven verslechtert.
TTM NoXygen® kan in bestaande en nieuwe systemen worden geïnstalleerd.
TTM NoXygen® is milieuvriendelijk beoordeeld.
Installatie voordelen:
- Eenvoudig te installeren, in bedrijf te stellen en te bedienen
- Snelle ontgassingsfunctie
- Kan in zowel kleine als grote systemen worden geïnstalleerd.
Operationele voordelen:
- Verlaagt de bedrijfskosten
- Voorkomt corrosie op systeemcomponenten
- Je hoeft radiatoren niet te ventileren
- Vult automatisch het systeemvloeistof aan
- Verhoogt de energie-efficiëntie in verwarmings- en koelsystemen
- Minimaliseert geluidsproblemen in verwarmings- en koelsystemen
- Stabiele en gemakkelijke aanpassing
- Verwijdert gassysteem inhoud van gassen
- Voorkomt ontleding van koelvloeistof
NoXygen®-programma:
Lees meer over:
Documentatie:
Principe installatie met TTM NoXygen® en TTM OFFSET nivelleervat met pompexpansie.
TTM NoXygen® onderdrukontgasser past op systeemvolumes van 1 m3 tot 50 m3. Bij systeemvolumes groter dan 50 m3 of waar een snellere ontgassing gewenst is, kan TTM NoXygen® na elkaar in de retourstroom van de verzamelleiding worden geïnstalleerd.
Principe installatie met TTM NoXygen® en TTM OFFSET vereffeningsvat met TTM GeniX® drukhoudvat.
Het doel van vloeistofbehandeling door middel van onderdrukontgassing is om het gasgehalte te verlagen tot een niveau waarop de corrosie stopt en de systeemvloeistof zijn optimale energiedragende eigenschap terugkrijgt.
<tdTerugstroombeveiliging:
Dowload CAD file
| Naam: | Specificatie: |
|---|---|
| Min. – Max. systeemdruk bij aansluitpunt: | +0,8 – +5,0 bar |
| Mediatemperatuur: | 0 – +70 °C |
| Omgevingstemperatuur: | 0 – +40°C |
| Capaciteit, ontgaste vloeistof: | Min. 135 l/h |
| Vacuümcapaciteit tijdens ontgassen: | Tot -0,9 |
| Drukklasse: | PN 10 |
| Terugstroombeveiliging: | Type CA (acc. to: EN1717) |
| Toegestane vloeistoffen: | Water zonder chemische toevoegingen |
| Elektrische gegevens / spanning: | 1~230 V, 50 Hz, stekker |
| Externe zekering: | 10 A |
| Nominale vermogen: | 0,75 kW |
| Nominale: | 5,0 A |
| Energieverbruik: | 37 kWh/jaar 1 |
| Aansluiting op DUC: | Modbus RTU (RS485) |
| Maximale belasting: | 24 V, 1,0 A |
| Beschermingsklasse: | IP44 |
| Geluidsniveau: | 61 dB |
| Gewicht: | 37 kg |
| Artikel nummer: | 515975 |
1) Gebruik met 30 dagen snelle ontgassing resulteert in een energieverbruik van 102 kWh het eerste jaar.
TTM NoXygen® kan worden geïnstalleerd
in storingsgevoelige omgevingen zoals:
ziekenhuizen, kantoren en industrieën.
TTM MAG 54
TTM MAG 54 is een efficiënte magnetietvanger gecombineerd met een deeltjesfilter. Het apparaat is primair bedoeld om samen met de TTM NoXygen® vacuuümontgassers te worden geïnstalleerd.
TTM MAG 76
Magnetietvanger met korffilter. Bedoeld om te installeren met TTM NoXygen® maar kan ook gebruikt worden in minder vervuilde systemen zonder ontgassing. Beschermt de ontgasser en verlengt de levensduur van het systeem.
TTM OFFSET 600
TTM OFFSET is een expansievat dat samen met NoXygen® wordt gebruikt in verwarmings-, koel- en WTW systemen die gevoelig zijn voor drukvariaties, b.v. systeem met pompuitbreiding.
TTM Connection hose
The TTM Connection hose is a Butyl hose with stainless steel braiding and internally-threaded connections classified for pressures up to 10 bar.
